尼龍6/66共聚切片是由己內酰胺單體與己二酸己二胺鹽采用連續聚合的方式生產的原位共聚物，與尼龍6切片相比，具有更好的透明度、尺寸穩定性、抗沖擊性能，同時還具有更好的流動性。這是什么道理？來聽聽海陽科技小編的說道。
尼龍6/66共聚物也是假塑性流體，熔體發生流動時，分子鏈間由于化學鍵、氫鍵的作用或物理纏結的存在，同時存在滑動取向或松馳收縮兩種運動，并由此產生阻力，從而影響共聚物的流動性。
隨著己二酸己二胺單體鹽的引入，尼龍6切片分子鏈的規則性顯著下降，分子間的氫鍵密度變得更低。相同的分子量，尼龍6/66共聚切片比尼龍6切片具有更低的相對粘度值，因而具有更好的流動性。當己二酸己二胺單體鹽比例為5%時，體系的流動性相對最低。

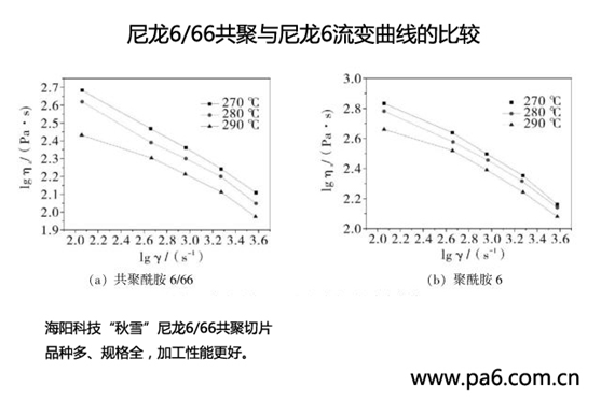

尼龍6/66共聚切片熔融時流體表現出切力變稀的行為，隨著溫度的提高，體系的非牛頓指數降低，隨著己二酸己二胺鹽比例的增加，分子鏈間的相互作用，導致體系內摩擦的影響降低，體系非牛頓指數增加更明顯。
數據對比表明，相同的溫度和剪切速率下，尼龍6/66共聚切片粘流活化能高于尼龍6切片，在注塑或擠塑加工過程中，溫度的提高，尼龍6/66共聚物的流動性改善程度要明顯好于尼龍6切片。
因此，尼龍6/66共聚切片更加優良的流動性，更好的透明度以及比尼龍6更穩定的尺寸，使得其在單絲紡絲、透明工程塑件、高阻隔性薄膜的加工上，具有更高效的加工性能、更優良的外觀和物理性能。
海陽科技由江蘇海陽化纖有限公司改制創立，旗下“海陽”牌原位尼龍6/66共聚切片相對粘度從1.8至3.8，己二酸己二胺鹽比例從5%至20%，品種規格全，性能優，穩定性好，產能高，供貨能力強，可為各類不同要求客戶提供訂制，歡迎免費索樣，歡迎實地考察。
