PA6改性材料易吸水，飽和吸水率可達到3%以上。吸水過大，一定的程度上會影響制件的尺寸穩定性和電絕緣性能，特別是對薄壁件增厚影響較大。另一方面，吸水過大亦會降低塑料的機械強度。

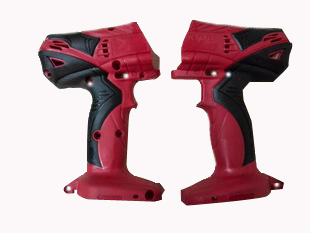

海陽電動工具外殼專用改性切片
PA6改性材料如何降低吸性，海陽PA6提供以下幾點思路。
1、采用玻纖增強，可降低樹脂材料的吸水率。PA6與玻璃纖維親合性好，加入玻纖后，抗拉強度可提高2倍左右，耐溫能力也相應提高，海陽化纖PA6改性切片玻纖含量從10%到60%可根據用戶要求定制，廣泛用于電動工具外殼、汽車零部件、工程機械配件的加工制造。PA6玻纖增強材料環保、無毒，也常用于制作梳子、牙刷、衣鉤、扇骨、網袋繩、水果外包裝袋等等。

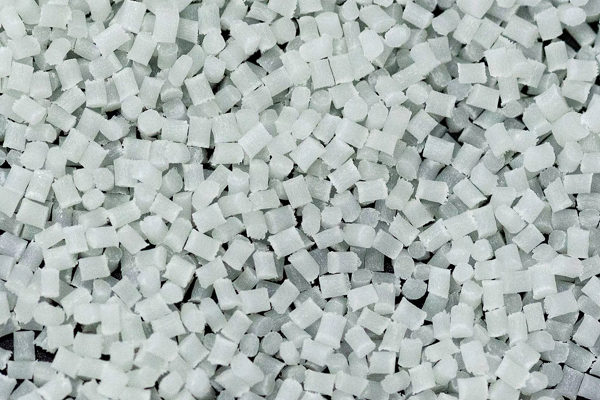

海陽PA6改性切片加工的制件
2、大多數情況下，僅依靠玻纖增強仍不能解決PA6的高吸水率問題，以下四種方法可以一試。
一是PA6改性加纖20%同時加入3%-5%的POE共混改性，吸水率可降低到1%-1.5%，缺點是材料的模量有所降低。
二是PA6加纖30%同時加入PTFE共混改性，吸水率可降低到2%以下，缺點是沖擊強度有下降。
三是PA6加入3%-8%芳基單體共聚，吸水率可降低到1.5%以下，缺點是拉伸強度有所降低。
四是PA6加入3~8%納米層狀硅酸鹽共混改性，可降低材料50%水蒸氣的透過率，材料的力學性能基本不受影響。
更多PA6改性生產加工資訊請登陸：江蘇海陽化纖官網WWW.PA6.COM.CN或中國尼龍6切片專業網站：www.edcgirl.com
或垂詢400-822-3188
