尼龍6切片、纖維及膜都是半結晶型高聚物，成核劑的加入可改變其結晶行為，提升結晶速率，增加結晶密度，促使晶粒尺寸微細化，縮短成型周期，提高透明性、表面光澤度、剛性、熱變形溫度、抗沖擊性及抗蠕變等性能。
尼龍6專用成核劑特點

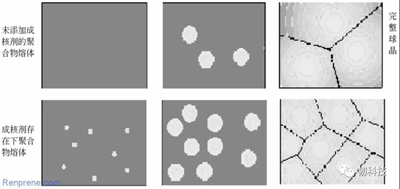

成核劑的原理就是尼龍6在熔融狀態下，因成核劑提供所需的晶核，聚合物由原來的均相成核轉變成異相成核，從而改善了尼龍6外觀和產品內在性能。少量的成核劑就能顯著改善聚合物性能，卻不影響其化學結構。
聚合物常用的成核劑有粒徑小于40μm無機粉末，如滑石粉、氧化鋁等；元素周期第Ⅱ、Ⅲ主族的金屬或過渡元素的氟化物，如氟化鎘；苯甲酸或苯甲酸的堿金屬或銨鹽等；比聚合物熔點高的結晶型聚合物，如尼龍22、46等。
尼龍6適用成核劑有七大特點：不與尼龍6產生化學反應；與尼龍6晶型結構相似；在尼龍6熔點以上不熔；與尼龍6具有良好的共混特性；在尼龍6中能以細微顆粒分散；無毒或低毒；無色。
尼龍6專用成核劑有無機質微?；蚪饘傺趸?，如滑石粉、石墨、氧化鎂等，價格低廉，但降低了透明度和表面光澤度；有機類成核劑是近年國內、外研究開發的重點，如己二酰胺二聚體、有機（次）磷酸鹽等，既顯著提高性能，又改善外觀；第三類是尼龍類高分子成核劑，如尼龍22，與尼龍6相容性良好，但價格高。
成核劑對尼龍6晶型結構的影響
尼龍6切片聚合或共混專用成核劑用量一般在0.001%-0.5%，無機和有機類成核劑最佳用量一般在0.001%-5%，高分子成核劑最佳用量一般在0.005%-0.05%，過低起不到成核作用，過高對結晶速率和溫度影響不大，不經濟還可能降低性能。
熔融尼龍6驟冷后，在130℃下熱處理只生成Y晶型，在130℃～210℃熱處理生成Y和α晶型，210℃以上只有α晶型，可通過加入滑石粉等成核劑改變其晶型，也可通過有機成核劑使晶型尺寸由25-30μm降到2μm以下。
海陽尼龍6切片性能更好更穩定
海陽科技專注尼龍6生產與研發50年，旗下“海陽”牌尼龍6切片年產能35萬噸，年對外銷售量25萬噸，采用專利配方，海陽切片性能更好，穩定性更強，海陽尼龍6切片價格有點貴，但用過了就知道值。
