尼龍6玻纖增強切片熔指的檢測方法
來源：www.edcgirl.com發布日期 2017-10-17
分享至：
尼龍6玻纖增強切片的熔指檢測表征切片加工時流動性特征的數值，其測定方法通過熔體流動速率測定儀，在給定溫度235~260℃和壓力2.16KG條件下，在一定時間(10分鐘)內，被融化的樹脂通過一直徑2.1mm圓管，所測得的流體之克數。

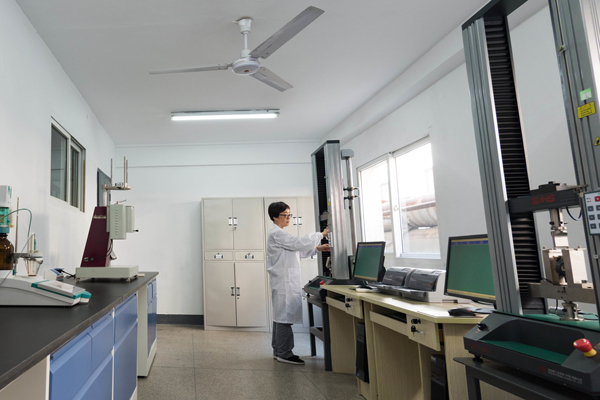

海陽尼龍6玻纖增強切片檢測設備
操作方法是在周圍有加熱體和保溫材料的標準料筒下端，放入一只標準口膜，在料筒加熱到設定溫度后，加入被測試樣并插入帶活塞的壓料桿，在壓料桿上端托盤上施加相應負荷的砝碼。通過熱塑性料樣在一定溫度和負荷下，單位時間內通過口膜的熔體質量即可得出該料樣每10分鐘通過口膜的質量。
海陽尼龍6改性切片檢測中心
尼龍6玻纖增強切片檢測熔體流動速率的計算方法（質量法）：MFR=600×W/t，MFR—熔體流動速率，單位g/10min；W—切取樣條重量的算術平均值，單位g，t—切樣時間間隔，單位s，試驗結果取兩位數字，熔指檢測最常使用的標準為ASTM D1238，采用的儀器各項參數必須符合ASTM D 1238，GB3682-2000 等相關標準中的規定。
尼龍6玻纖增強切片熔指數值的高低受材料含水影響較大，檢測前必須保證充分干燥。同時與增強前尼龍6料分子量倒數成正比，同樣的玻纖含量，低粘切片增強的熔指達到高粘切片的2倍以上。檢測結果與設定的溫度和壓力條件以及操作方法是否標準關系密切，條件不同檢測結果差異很大。
海陽尼龍6玻纖增強改性切片
江蘇海陽化纖尼龍6玻纖增強切片采用江蘇海陽自產高性能粘度2.45有光尼龍6切片、優質長玻璃纖維和公司獨特配方加工生產，不含任何回料，熔指、拉伸強度、抗彎模量、玻纖含量等10多種塑性指標公司內部正?；瘷z測，產品特點高流動性、易脫模，250℃和壓力2.16KG條件下，30%加玻纖增強尼龍6切片熔指大于10.5g/10min。
更多尼龍6玻纖增強熔指的檢測方法資訊請登陸：江蘇海陽化纖官網WWW.PA6.COM.CN或中國尼龍6切片專業網站：www.edcgirl.com
或垂詢400-822-3188
