PA6增強改性加玻纖增強是一個非常重要的方法，其中，對材料性能的影響除了玻纖的含量，還有容易被人忽視的玻纖質量。
海陽30%PA6加玻纖改性切片
PA6增強改性使用的玻纖從長度分類分連續玻纖、短玻纖（定長玻纖）和長玻纖（LET），連續玻纖國內目前應用最廣，通常稱“長纖”，代表廠家有巨石，泰山、興旺等?！岸滩＠w”，一般是外資改性廠與國內部分企業在用，代表廠家有PPG，OCF及國內的CPIC。LET是最近在國內興起的，代表廠家有PPG,CPIC及巨石，目前國內金發和蘇州和昌產量較大，杰事杰及溫州俊爾，南京聚隆在開發當中。
海陽加玻纖PA6改性切片倉儲現場
按堿金屬含量可分為無堿，低中高含堿玻纖，PA6改性增強通常用無堿玻纖。
PA6增強改性評價玻纖質量的指標有兩個： 一是玻纖鑄帶過程中使用的表面活性處理劑，就是通常所說的浸潤劑，主要以偶聯劑與成膜劑為主，另外還有部分潤滑劑、抗氧劑、乳化劑、抗靜電劑等，成膜劑的成分與其它助劑的種類對玻纖有決定性的影響。 二是單絲直徑。從理論上講，單絲直徑越小，產品的力學性能與表面外觀越佳。目前國內玻纖直徑一般都在10μm-13μm之間，但直徑越小成本越高。

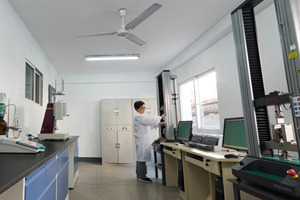

海陽加玻纖PA6改性切片塑化性能檢測中心
玻纖質量不佳或PA6增強改性選料不當容易出現浮纖。浮纖是諸多塑料增強改性一個通病，這是由于玻纖與樹脂的流動性不一致以及樹脂與玻纖結合能力不強所導致的，這是解決浮纖的出發點和著眼點。 PA6增強改性通過優選玻纖和注塑加工工藝，把玻纖長度控制在0.6~0.8mm之間，就不太容易有浮纖出現。
PA6增強改性是選擇長玻纖還是短玻纖，不能一概而論。從成本角度出發，長玻纖有優勢，像海陽化纖完全使用純PA6新料生產改性增強切片，傾向于選擇長玻纖。但從綜合性能講，短玻纖也有它不為人知的優勢：1、短纖針對性較強，一般短纖生產的廠家會根據不同用途使用不同的浸潤劑，浸潤劑含量也比長纖要多，這樣就會保證樹脂與玻纖的結合能力。 2、短纖的單絲直徑較細，比較好控制玻纖在塑料粒子的長度和分布，從而直接影響產品力學性能與表面外觀。3、短玻纖計量更加準確，由于短纖已經被原廠剪切好，對螺桿螺紋磨損小。 4、如果是回料增強，選擇短玻纖，可以降低成本。
更多PA6增強改性玻纖增強資訊請登陸：江蘇海陽化纖官網WWW.PA6.COM.CN或中國尼龍6切片專業網站：www.edcgirl.com
或垂詢400-822-3188
