PA6改性塑料率是指PA6塑料制件在成型溫度下尺寸與從模具中取出冷卻至室溫后尺寸之差的百分比。它反映的是塑料制件從模具中取出冷卻后尺寸縮減的程度。
PA6改性切片
PA6改性塑料收縮率有成型收縮率和結構收縮率兩種。成型收綜率是指將PA6熔融塑料注射入模具型腔內，充填結束后熔料冷卻固化，從模具中取出塑件時出現的收縮。結構收縮率是指PA6塑件從模具取出到穩定這段時間內，尺寸仍會出現微小的變化，一種變化是繼續收縮，另一種變化是因吸濕而出現膨脹。

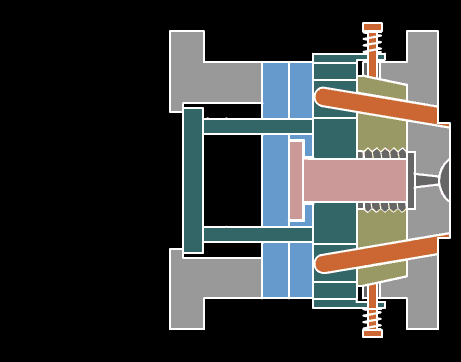

PA6改性塑料注塑原理圖
PA6改性塑料的收縮率在0.5%-2.2%之間，注塑級PA6塑料的收縮率較高，一般在1.4%-1.8%之間。PA6玻纖增強收縮率較低，且隨著玻纖含量的增加不斷減小。
PA6改性塑料注塑制件
影響PA6改性塑料收縮率的因素有：塑料品種、成型條件、模具結構等。不同的高分子材料的收縮率各不相同。其次PA6塑料的收縮率還與塑件的形狀、內部結構的復雜程度、是否有嵌件等有很大的關系。
附：PA6改性塑料常見成型收縮率如下：
名稱及描述 成型收縮率% 備注
15%玻纖增強PA6 0.5-0.8 PA6G15
20%玻纖增強PA6 0.4-0.6 PA6G20
30%玻纖增強PA6 0.3-0.5 PA6G30
40%玻纖增強PA6 0.1-0.3 PA6G40
50%玻纖增強PA6 0.1-0.3. PA6G50
25%玻纖增強阻燃PA6 0.2-0.4 Z-PA6G25
30%玻纖增強阻燃PA6 0.2-0.4 Z-PA6G30
30%玻纖增強無鹵阻燃PA6 0.2-0.4 Z-PA6G30
無鹵阻燃PA6 0.8-1.2 Z-PA6
30%礦物填充無鹵阻燃PA6 0.5-0.8 Z-PA6M30
30%玻璃微珠填充PA6 0.8-1.2 PA6M30
30%玻纖礦物復合填充PA6 0.3-0.5 PA6M30
40%玻纖礦物復合填充PA6 0.2-0.5 PA6M40
30%礦物填充PA6 0.6-0.9 PA6M30
40%礦物填充PA6 0.4-0.7 PA6M40
PA6一般注塑級 1.4-1.8 PA6
PA6快速成型 1.2-1.6 PA6
PA6一般增韌 1.0-1.5 PA6
PA6中等增韌 0.9-1.3 PA6
PA6超增韌 0.9-1.3 PA6
MoS2填充耐磨PA6 1.0-1.4 PA6
更多PA6改性塑料收縮率資訊請登陸：：江蘇海陽化纖官網WWW.PA6.COM.CN或中國尼龍6切片專業網站：www.edcgirl.com
或垂詢400-822-3188
