PA6玻纖增強材料分子鏈中含有的極性酰胺基團，可以與環境中的水分子形成氫鍵，會導致材料含水率上升。

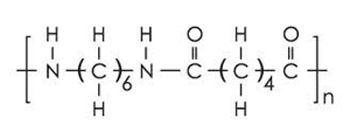

PA6大分子鏈結構圖
水對PA6玻纖增強材料是一種的廣義的增塑劑，會使分子鏈的結晶度上升，規整度下降，分子鏈之間的氫鍵數減少，分子鏈之間的作用力降低，從而導致材料的拉伸強度、彎曲強度、模量會有一定程度的降低，尺寸穩定性也會大幅降低。此外，隨著吸水率的上升，材料的電性能上升，絕緣性能下降，從而大大限制材料的使用。
表一：PA6玻纖增強材料吸水后性能對比
此外，PA6玻纖增強材料吸水較高也會引起聚酰胺大分子鏈的高溫狀下的水解，成型過程中，水分的存在還會導致制品表面出現氣泡、銀絲和斑紋等缺陷。
PA6玻纖增強切片
如何控制PA6玻纖增強材料的吸水率？有以下3種方法：
1、加入共混改性助劑。與低密度聚乙烯共混改性，加入量達到10%時，可降低水吸率46%；與聚丙烯接枝，馬來酸酐共混改性，加入量達到20%，可降低吸水率24.3%；與聚四氟乙烯共混改性，加入量3%，吸水率 就可降低16.5%。
2、加入無機填料助劑。加入碳酸鈣，含量達到25%時，吸水率可降低56%；加入滑石粉，含量達到10%，吸水率可降低50%
3、表面處理改性。有等離子體處理法、輻照處理法、表面接枝改性和溶液處理法，但尚不適合大批量工業生產處理。
最簡單、最有效的方法還是共混改性的加入無機助劑。
更多PA6玻纖增強材料降低吸水率資訊登陸：江蘇海陽化纖官網WWW.PA6.COM.CN或中國尼龍6切片專業網站：www.edcgirl.com或垂詢400-822-3188
