PA6增強塑料是在PA6純料中加入玻纖、助劑，改變特性，擴大其在汽車、電動工具、電子電器、機械部件等領域的應用范圍。PA6增強塑料選擇什么的玻璃纖維？海陽PA6簡述如下：

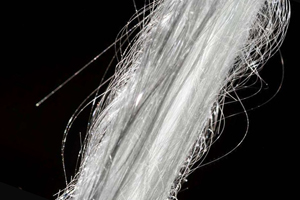

海陽化纖PA6增強長玻璃纖維
玻璃纖維性能優越，價格低廉，來源廣泛，比起其他增強材料，它的使用量占絕對優勢。玻璃纖維按玻璃中堿金屬氧化物的含量分為無堿玻纖、中堿玻纖、高堿玻纖和特種玻纖。
PA6增強改性中使用較多的是無堿玻纖。無堿玻璃纖維堿金屬氧化物含量小于1%，具有優良的化學穩定性、電絕緣性和力學性能。

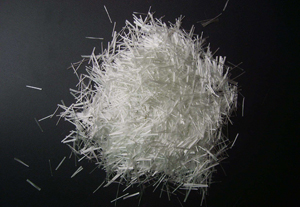

海陽化纖PA6增強短玻璃纖維
中堿玻璃纖維堿金屬氧化物含量為8%-12%左右，含堿量較高，耐水性差，但化學穩定性較好，耐酸性能比無堿玻璃纖維好，來源較無堿玻璃纖維豐富，價格更便宜，對于機械強度要求不高的PA6增強改性也有應用。
PA6增強玻璃纖維與基體界面結構圖
高堿玻璃纖維堿金屬氧化物含量為14%-15%左右，機械強度、化學穩定性、電絕緣性能都較差，PA6增強改性中極少應用。
特種玻璃纖維配方中添加了特種氧化物，具有多種特殊性能，如高強度玻璃纖維、高彈性模量玻璃纖維、耐高溫玻璃纖維、低介電常數玻璃纖維、抗紅外線玻璃纖維、光學玻璃纖維、導電玻璃纖維等，可根據需要應用于PA6增強改性，但成本較高。
PA6玻纖增強改性切片HYG30NC125
改性PA6增強使用的玻纖從長度分類分連續玻纖、短玻纖（定長玻纖）和長玻纖（LET），連續玻纖國內目前應用最廣，通常稱“長纖”，代表廠家有巨石，泰山、興旺等?！岸滩＠w”，一般是外資改性廠與國內部分企業在用，代表廠家有PPG，OCF及國內的CPIC。LET是最近在國內興起的，代表廠家有PPG,CPIC及巨石，目前國內金發和蘇州和昌產量較大，杰事杰及溫州俊爾，南京聚隆在開發當中。
PA6增強改性評價玻纖質量的指標有兩個： 一是玻纖鑄帶過程中使用的表面活性處理劑，就是通常所說的浸潤劑以及部分使用的潤滑劑、抗氧劑、乳化劑、抗靜電劑等，成膜劑的成分與其它助劑的種類對玻纖有決定性的影響。 二是單絲直徑。從理論上講，單絲直徑越小，產品的力學性能與表面外觀越佳。目前國內玻纖直徑一般都在6μm-13μm之間，但直徑越小成本越高。
海陽PA6增強改性切片塑化性能檢測中心
玻纖質量不佳或PA6增強改性選料不當容易出現浮纖。浮纖是諸多塑料增強改性一個通病，這是由于玻纖與樹脂的流動性不一致以及樹脂與玻纖結合能力不強所導致的，這是解決浮纖的出發點和著眼點。 PA6增強改性通過優選玻纖和注塑加工工藝，把玻纖長度控制在0.6~0.8mm之間，就不太容易有浮纖出現。
更多PA6增強玻纖資訊請登陸： 江蘇海陽化纖官網WWW.PA6.COM.CN或中國尼龍6切片專業網站：www.edcgirl.com
或垂詢400-822-3188
