PA6玻纖增強注塑加工脫模困難是一件很復雜的問題，需要認真分析，不能動不動就說是材料不高惹的禍，要對癥下藥，有針對性地拿出解決方案。以下是海陽PA6工程師與客戶交流的心得體會。

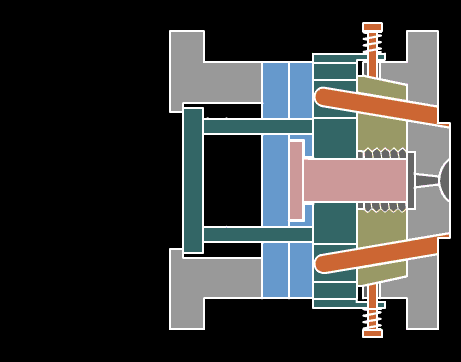

PA6玻纖增強注塑加工示意圖
1、模具與材料收縮率匹配問題。
注塑加工脫模困難最容易遇見的問題是材料的收縮率與模具收縮率不匹配。材料收縮率過大，材料包裹成型型芯變緊，會產生脫模困難。材料收縮率過小，對于膨脹緊貼合型腔較緊，也會產生脫模困難。一般PA6玻纖增強收縮率在0.1~0.8%，普通注塑級PA6材料的收縮率在1.4~1.8%，同一套模具，有可能前者脫模困難，后者脫模容易，一套模具并不能用于所有材料的試加工。選料和模具設計的時候一定要認真分析兩者的匹配問題。
2、脫模劑的選擇問題。
PA6玻纖增強材料一般都要添加一些脫模劑，對于易揮發、有機型潤滑劑，注塑加工控制溫度要適當降低，采用較低抽真空壓力，或者增加模具用脫模劑，避免脫模劑分子被過多抽走，造成脫模困難。
3、物料的性能和模具溫度。
模具對材料具有一定的選擇性，硬而脆的材料注塑加工時容易斷水口造成脫模困難。材料的熱變型溫度高，就應該選擇較高的模具溫度，可以縮短生產周期，但如材料熱變型溫度較低，就不能選擇較高的模具溫度。
海陽PA6玻纖增強切片
4、材料的流動性。
一般情況下PA6增強材料的流動性要低于注塑級PA6材料，隨著玻纖含量的提高，流動性相應有所降低，流動性越高，脫模相對容易。但對于流動性較好的PA6增強材料，如果加工工藝控制不當，如壓力過大，PA6熔體料滲入模具縫隙中，容易產生飛邊，也會造成脫模困難。
5、模具的脫模斜度。
模具的脫模斜度是設計時必須認真考慮的問題。同樣的材料，型腔模具斜度較芯型略大。PA6玻纖增強材料模具斜度前者為20'~40'，后者25'~45'，筋位斜度最小0.25°，一般0.5°。
6、模具表面的光潔度。
模具表面的光潔度越高，脫模越有利，但有些3模板的模具，有些表面無法拋光，流道細而長，就容易造成脫困難道。而有些光潔度非常高的模具，也可能形成真空面，造成脫模困難，這時要提高這部分的排氣，必要時采用吹所輔助脫模。
7、產品的壁厚問題。
PA6玻纖增強注塑加工壁厚要盡可能均勻，壁厚不一容易造成冷卻不勻、產品變形而脫模困難。

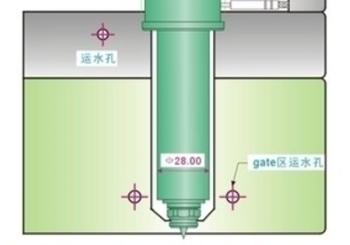

PA6增強模具熱嘴冷卻設計
8、模具的冷卻設計。
模具的冷卻水路設計不合理，產品壁厚相差過大，都容易造成脫模困難。此外，設計好的模具熱嘴要外部需要單獨設計冷卻水路，防止熱流道以外的部分溫度過高造成成型和脫模困難。
9、脫模機構的設計。
模具的脫模機構有頂針、頂板、頂塊、側抽芯、多級頂出、倒裝脫模、強行脫模、吹氣脫模等，脫模機構對脫模難易有決定性作用，一套模具脫模機構不是單一存在的，如果頂出力不勻、頂出面積過小、頂出機構冷卻不良都會靠成脫模困難和成型不良。
10、工藝和設備的影響。
溫度控制、操作規范、螺桿選型、機臺大小對脫模困難都有影響。注塑過飽會導致模具抱死，料筒溫度過高會導致材料分解發脆，烘干不足容易造成脫模不良，脫模劑的選擇和冷卻時間的設定都對脫模困難有較高程度的影響。
總之，PA6玻纖增強注塑脫模困難是一門學問，需要不斷積累經驗，對癥下藥，逐一解決。
更多PA6玻纖增強注塑缺陷及解決方案資訊請登陸：江蘇海陽化纖官網：www.pa6.com.cn或國內尼龍6切片專業網站：www.edcgirl.com
或垂詢400-822-3188
