PA6玻纖增強切片改性生產時使用的玻纖纖維都需要經過偶聯劑和成膜劑的表面浸潤處理，有沒有處理以及用什么樣的工藝處理對增強材料的性能影響差別很大。
PA6玻纖增強切片
PA6玻纖增強使用的玻璃纖維表面處理大都使用硅烷偶聯劑，品種有KH550、KH560、KH570、DL602等。其分子中既有與玻纖無機材料反應的功能團，又有能與有機材料反應的功能團，玻璃纖維經過偶聯劑和成膜劑浸潤處理后，PA6改性擠出材料的彈性模量提高12%以上，斷列強度提高24%還多。

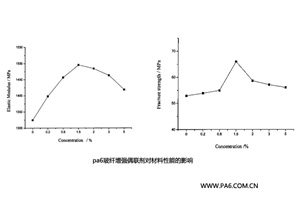

PA6玻纖增強偶聯劑對材料性能的影響
PA6玻纖增強玻纖表面處理的硅烷偶聯劑必須要有良好的穩定性，在避光0～35℃情況下貯存半年以上，不發生任何變化，不發黃，沒有渾濁、沉淀現象，其純度越高越好。在無離子水PH值3～4時，水解時間小于5~20分鐘，玻纖浸潤表面處理濃度以1.5%最佳。
PA6玻纖增強使用的玻璃纖維一般在采供應商都要經過表面浸潤和成膜處理，要保證改性材料優良的性能，既要選擇纖度低、無堿長玻纖，同時還要考察玻纖表面浸潤處理效果是否過關到位。
更多PA6玻纖增強材料資訊請登陸：江蘇海陽化纖官網：www.pa6.com.cn或國內尼龍6切片專業網站：www.edcgirl.com
或垂詢400-822-3188
