PA6改性中樹狀聚合物的改性功能十分強大，用“特異”兩個字形象也不為過份。

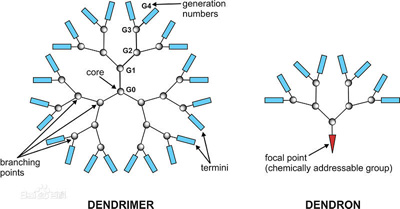

樹狀聚合物的分子結構模型
樹狀聚合物被譽為“第四代新型高分子材料”，其分子鏈中具有高度的分支結構和大量的表面官能團，分子內存在空腔，分子具有納米尺寸。因而，具有優良的溶解和分散性能，低的熔體粘度和溶液粘度，不易結晶，容易成膜，表現出無可比擬的納米特性。
樹狀聚合物大分子結構圖
樹狀聚合物對PA6改性的“特異”功能表現在以下幾點：
1、可以有效改善PA6的拉伸強度、彎曲強度、沖擊強度等力學性能以及加工流動性；
2、樹狀聚合物分子可以作為PA6與其他尼龍如PA11、PA1010或者PP的增容劑，在改善他們相容性的同時，還能有效的改善其力學性能；
3、樹狀分子可以改善玻璃纖維、碳纖維、以及各種無機填料在PA6中的分散性，進而改善其應用性能；
4、樹狀分子可以降低PA6的紡絲溫度，進而減少熱降解；
5、最后樹狀分子對PA6有優異的低溫增韌性，從而增加PA6的耐低溫性能。
PA6增強改性切片
研究結果表明：樹狀聚合分子與PA6增強料共混擠出，添加量為1.5%時，PA6拉伸強度提高了2.4%，彎曲強度提高了4.9%，彎曲模量提高了3.0%，而斷裂伸長率、沖擊強度在添加量為10%時表現出最佳的性能，分別提高了19.96%，16.52%。
PA6 改性玻纖增強材料中加入1.5%的樹狀聚合物分子，共混物的熔融指數從18.2g/10min增加到46.7g/10min，提高了156%，流動性得到了顯著改善。
PA6純料與樹狀聚合物分子共混擠出，當樹狀分子添加量為0.5%時，加工溫度可以降低10℃，而當添加量進一步增加至2.0%時，加工溫度明顯降低了15℃，樹狀分子的加入可有效降低PA6的加工溫度，進而減少PA6在加工過程中的熱降解。
此外，樹狀聚合物分子不可以有效改善PA6與PA1010相容性，在PA6/PA1010 共混物中加入樹狀分子3.0%時，共混物的拉伸強度提高了18.8%，彎曲強度提高了15.7%，彎曲模量提高了26.4%，表明樹狀分子在共混體系中起到有效的增容作用，強化了PA6 與PA1010 界面間的結合作用，有效增強了加工流動性。
更多PA6改性資訊請登陸：江蘇海陽化纖官網：www.pa6.com.cn或國內尼龍6切片專業網站：www.edcgirl.com
或垂詢400-822-3188
