尼龍6一步法高速紡大多采用相對粘度較高的尼龍6切片，從噴絲板出來的初生絲的拉伸屈服應力較大，形變發展較慢，一次拉伸難以完成，故采用兩次熱拉伸和一次熱松馳定型來獲得較高的拉伸倍數、較均勻的拉伸程度和較好的熱定型。
海陽尼龍6POY絲
在第一輥速度不變的情況下，隨著拉伸比的提高，尼龍6纖維強力相應提高，這是因為拉抻倍數的提高，纖維內大分子排列越規整，取向度增大，強力增大。但拉伸倍數必須小于斷裂拉伸比，否則，纖維里的大分子因承受不了強大的拉力而發生滑移和斷裂，使取向度和強度下降，增加斷頭，增加廢絲消耗。

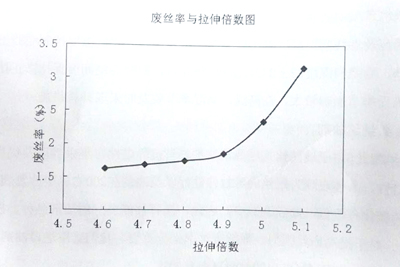

拉伸倍數與廢絲率的關系
以1260D尼龍6POY絲為例，海陽化纖多年的生產觀察表明，當拉伸倍數達到5倍時，相對強力可以達到9.0-9.8克/旦，能夠滿足尼龍6簾子布工業絲和民用絲的紡絲要求，在這個基礎上，繼續提高拉伸倍數，紡絲工序卷取回絲率顯著提高。一般情況下，拉伸倍數控制在4.65-5.0之間。
在5倍左右的拉伸倍數下，第一輥溫度控制在50-70℃，第二輥溫度為160-180℃，第三輥為190-210℃。當然，這個數值要隨尼龍6生產品種和現場溫、濕度以及紡絲側吹風溫度、風壓進行優化調整。
更多尼龍6一步法高速紡絲拉伸倍數資訊請登陸：江蘇海陽化纖官網WWW.PA6.COM.CN或中國錦綸6切片專業網站：www.edcgirl.com
或垂詢400-822-3188
