目前，國內市場上注塑級尼龍6日本1013B和帝斯曼的F223D用量最大，那么國產料有沒有可以替代的牌號呢，回答是肯定的。行與不行用數據和性能說話
國產江蘇海陽注塑級尼龍6切片
對用戶來說，注塑級尼龍6不需要加入任何助劑，可以直接用于注塑加工，從產品和加工性能來說，一般有以下5個方面的要求。
1、熔體流動性好，生產效率高，成本低。
2、切片表面摩擦系數低，有利于改性加工性能。
3、強度和模量等力學性能指標較好。
4、成型周期短，收縮率低，有利于制品尺寸的穩定性。
5、良好的脫模性。
選擇二個牌號國產注塑級尼龍6切片與進口料性能進行測試，采用的標準均為美國ASTM標準進行檢測數據如下：

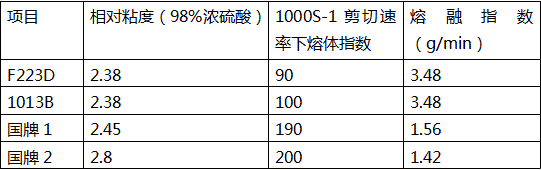

相對粘度與熔融指數：
|
|
1013B |
F223D |
國牌1 |
國牌2 |
|
Tc(k) |
445 |
448 |
444 |
444 |
|
Ts(K) |
455 |
458 |
455 |
457 |
|
Te(K) |
441 |
440 |
438 |
438 |
|
Ts-Tc(K) |
10 |
10 |
10 |
11 |
|
Ts-Te(K) |
14 |
18 |
17 |
17 |
|
S |
1.73 |
1.73 |
1.19 |
1.19 |
通過檢測、分析發現：
1.1013B與F223D相對粘度低于國產牌號，國產牌號相對粘度的提高對提高注塑制品的強度與剛性作用不明顯。
2、通過對樣品X射線衍射峰的對比，國產純料強度與剛度性能低于進口專用料是因為國產料中α結晶型態較低。
3、國產純料熔體流動性低于進口專用料，是因為其中不含潤滑劑。
4、進口專用料S值顯著提高，是因為添加了成核劑。
通過在國產牌號1添加一定比例的滑石粉，作為成核劑，添加一定比例的潤滑劑P作為潤滑劑和脫模劑，采用熔融共混得到注塑級尼龍6。檢測的數據如下：
|
樣品 |
國牌1 |
F223D |
|
|
成核劑用量 |
3% |
|
|
|
切片表面潤滑劑 |
潤滑劑P |
0.2% |
|
|
其他潤滑劑 |
0.05% |
||
|
拉伸強度（MPa） |
70.8 |
69.3 |
|
|
拉伸模量（MPa） |
2167 |
2088 |
|
|
斷裂伸長% |
42.4 |
48.2 |
|
|
彎曲強度（MPa） |
98.8 |
98.9 |
|
|
缺口沖擊強度（KJ/M2） |
2552 |
2510 |
|
|
脫模性 |
好 |
好 |
|
結論，國產牌號注塑級尼龍6切片加入一定比例的成核劑和潤滑劑，經過熔融共混完全可以達到進口料的力學性能。
江蘇海陽海陽牌注塑級尼龍6切片HY2500I為其中測試的國產牌號之一。歡迎免費索樣，歡迎實地考察 。
